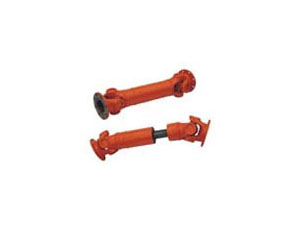

SWP E型十字軸式萬向聯軸器
時間：2012-04-26 02:03:25 點擊：1436
|
詳細說明
|
? |
E型十字軸萬向聯軸器基本參數和主要尺寸
|
型號
|
回轉直徑
D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
伸縮量
|
尺寸
|
轉動貫量I kg·m2
|
質量 G kg
|
||||
|
S
|
Lmin
|
D3
|
L1
|
Lmin
|
每增長100mm
|
Lmin
|
每增長100mm
|
|||||
|
SWP160E
|
160
|
16
|
8
|
≤10
|
50
|
715
|
114
|
85
|
0.15
|
0.0059
|
49
|
2.1
|
|
SWP180E
|
180
|
20
|
10
|
≤10
|
60
|
800
|
121
|
95
|
0.25
|
0.0072
|
69
|
2.3
|
|
SWP200E
|
200
|
31.5
|
16
|
≤10
|
70
|
880
|
127
|
110
|
0.42
|
0.0114
|
81
|
3.4
|
|
SWP225E
|
225
|
40
|
20
|
≤10
|
76
|
1000
|
152
|
130
|
0.75
|
0.0290
|
108
|
6.6
|
|
SWP250E
|
250
|
63
|
31.5
|
≤10
|
80
|
1055
|
168
|
135
|
1.26
|
0.0427
|
179
|
7.3
|
|
SWP285E
|
285
|
90
|
45
|
≤10
|
100
|
1210
|
194
|
150
|
2.67
|
0.0702
|
285
|
9.4
|
|
SWP315E
|
315
|
140
|
63
|
≤10
|
110
|
1345
|
219
|
170
|
4.38
|
0.1144
|
375
|
12.0
|
|
SWP350E
|
350
|
180
|
90
|
≤10
|
120
|
1480
|
245
|
185
|
7.42
|
0.1663
|
488
|
13.0
|
|
SWP380E
|
390
|
250
|
112
|
≤10
|
120
|
1623
|
273
|
205
|
13.27
|
0.2695
|
662
|
18.0
|
|
SWP435E
|
435
|
355
|
160
|
≤10
|
150
|
1960
|
299
|
235
|
24.62
|
0.3645
|
1107
|
20.0
|
|
SWP480E
|
480
|
450
|
224
|
≤10
|
170
|
2122
|
351
|
265
|
42.81
|
0.7028
|
1302
|
28.0
|
|
SWP550E
|
550
|
710
|
315
|
≤10
|
190
|
2338
|
402
|
290
|
68.81
|
1.1842
|
2140
|
35.7
|
|
SWP600E
|
600
|
1000
|
500
|
≤10
|
210
|
2930
|
450
|
360
|
110.60
|
1.7159
|
2703
|
40.5
|
|
SWP640E
|
640
|
1250
|
630
|
≤10
|
230
|
3170
|
480
|
385
|
177.77
|
2.3080
|
3719
|
48.3
|
膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
