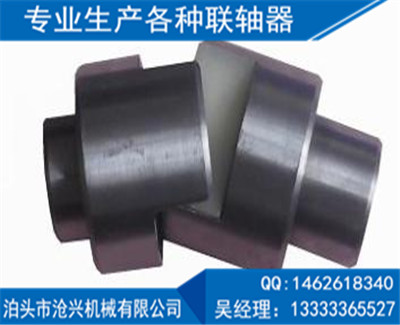

滑塊聯軸器
|
詳細說明
|
? |
滑塊型與十字型結構相似,不同之處在于中間十字滑塊為方形滑塊,利用中間滑塊在其兩側端面的相應徑向槽內滑動,以實現兩半傳動件的聯接。該產品噪聲大,效率低,磨損快,一般盡量不選用,只有轉速很低的場合,如球磨機等才選用。
許用補償量：軸向△ x=1~2mm , 徑向△ y ≤ 0.2mm ,角向△α≤ 40 ′。
滑塊傳動聯結件零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。 因?yàn)榘?strong>聯軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。這種聯軸器一般用于轉速n<250r/min，軸的剛度較大，且無劇烈沖擊處。
中心滑塊通過兩邊呈90°相對分布的卡槽和兩側的軸套聯接在一起，從而達到傳遞扭矩的目的。中心滑塊和軸套之間用微小的壓力進行吻合，這種壓力能使聯軸器在設備運轉中具有零間隙運轉。隨著使用時間增長，滑塊可能會因受到磨損而失去無反沖的功能，但中心滑塊并不貴，也很容易更換，更換后仍能發揮其原有的性能。常用于一般常用電機，個別的場合也可以用來聯接伺服電機，在使用過程中通過中心滑塊的滑動來糾正相對位移。因?yàn)榈挚瓜鄬?duì)位移的是滑塊與軸套之間的摩擦力，因此它們之間的軸承負荷不會因?yàn)橄鄬?duì)位移的增加而加大。
