HY-QCX702混合動力驅動裝置解剖展示臺

一、產品簡介

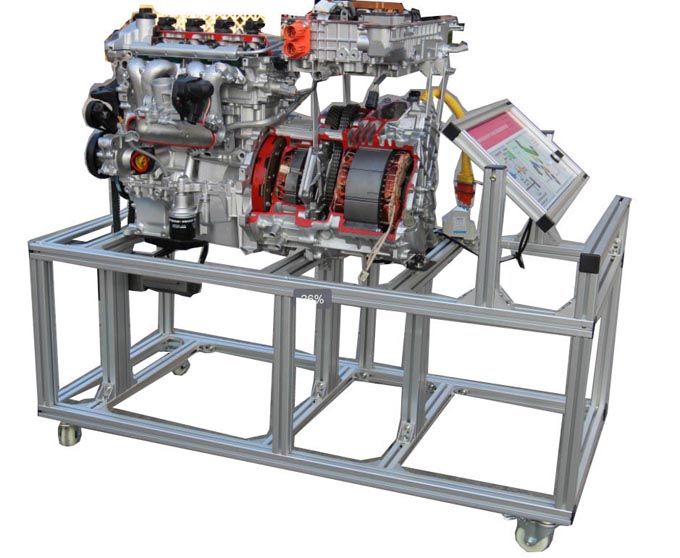

本設備臺架以豐田混合動力系統各總成為基礎，經過剖切加工制作而成。解剖后的混合動力系統內部結構清晰可見，能充分展示混合動力驅動系統的整體構成與工作特點。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。

二、結構組成
解剖后的混合動力系統各總成（包含發動機、MG1、/MG2電機、變速器總成和變頻器），大功率減速電機、控制機構、設備展示臺架、控制面板、萬向腳輪等組成。
三、設備功能
動態運行，開啟控制開關，減速電機緩慢旋轉，帶動驅動系統慢慢運行。動力由減速電機——發電機——MG1發電機——MG2驅動電機——輸出軸動力輸出。內部組件可按原工況運動，可清楚動態反映發動機及傳動系統的的內部結構和動力傳遞路線。
混合動力各系統結構認識實訓；
混合動力各系統工作原理動態演示；
混合動力發動機的結構組成與認知了解實訓
混合動力系統氣缸蓋的結構組成與認知了解實訓
混合動力系統配氣機構的結構組成與認知了解實訓
混合動力系統曲軸連桿機構的結構組成與認知了解實訓
混合動力系統潤滑系統的結構組成與認知了解實訓
混合動力系統冷卻系統的結構組成與認知了解實訓
混合動力系統MG1電機結構組成與認知了解實訓；
混合動力系統MG1電機定子結構組成與認知了解實訓；
混合動力系統MG1電機轉子結構組成與認知了解實訓；
混合動力系統MG2電機結構組成與認知了解實訓；
混合動力系統MG2電機定子結構組成與認知了解實訓；
混合動力系統MG2電機轉子結構組成與認知了解實訓；
混合動力系統動力連接機構的結構組成與認知了解實訓；
混合動力系統變速箱行星齒輪機構的結構組成與認知了解實訓；
混合動力系統變速箱主減速器的結構組成與認知了解實訓；
混合動力系統變速箱差速器的結構組成與認知了解實訓；
混合動力系統變頻器的結構組成與認知了解實訓；
混合動力系統高壓系統的結構組成與認知了解實訓；
混合動力系統高壓線束連接的結構組成與認知了解實訓；
四、制作工藝
底座國標鋼材焊接而成，外部進行防銹處理，并高溫噴涂，使其表面耐油污，易清潔。
混合動力各系統為線切割工藝，剖口整齊，美觀。
剖口著色，區分剖口與原件之間關系。
控制面板，高清UV噴涂，顏色亮麗，并且不易褪色。
萬向腳輪，移動方便。并且能隨時鎖止，保證了教學安全。
五、技術參數
使用車型：普銳斯
驅動類型：油電混合
運行轉速：26r/分
驅動速比：25:1
電機功率：120W
萬向腳輪：3寸
設備顏色：解放藍
外形尺寸：1100*550*1100
